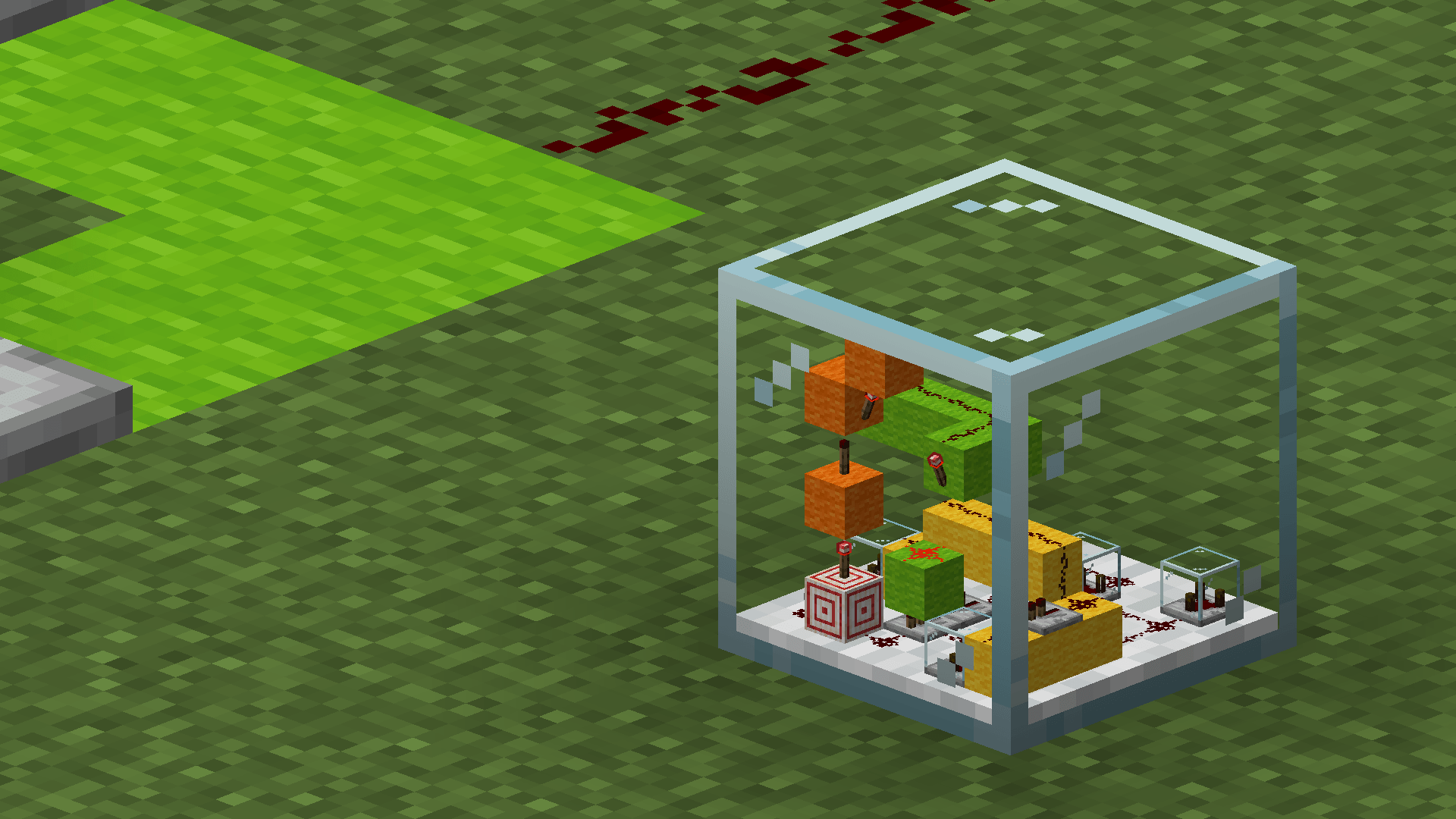

Short Circuit预览查看大图

短路

快速、紧凑、模块化的红石电路设计方案。

这里是用短路模组制作的《Bad Apple》视频：
视频缩略图

下载

短路模组可在 Modrinth 和 Curseforge 上下载，支持多种模组加载器，包括 Fabric、Forge、NeoForge 和 Quilt（使用 Fabric 分支）。

你也可以使用 JDK 21 并从源码构建该模组，运行以下命令：

git clone https://github.com/North-West-Wind/ShortCircuit.git
cd ShortCircuit
./gradlew build

编译后的模组文件将输出到 {loader}/build/libs/，其中 {loader} 可以是 fabric、forge 或 neoforge。

使用方法

如果你更喜欢视觉化的演示，我为此制作了一个视频。
视频缩略图

本模组提供了 4 种可合成的物品：

  • 电路 (Circuit)
  • 戳棒 (Poking Stick)
  • 真值分配器 (Truth Assigner)
  • 标签棒 (Labelling Stick)

电路

电路的合成配方
一个电路物品看起来像一个带有绿色火把的中继器。放置后，它显示为一个内部有地毯的玻璃块。这是一个未初始化的电路。要使其工作，手持戳棒，右键点击它。你将被带入电路内部。

内部有 6 面墙，其中央分别标记为 U（上）、D（下）、L（左）、R（右）、F（前）、B（后）。它们与你放置电路块的方向有关。

用戳棒潜行+右键点击墙面，根据需要将侧面标记为输入或输出。输入是外部红石信号传入的地方，输出是电路内部信号输出到外界的地方。

在内部建造你的电路。完成后，用戳棒右键点击墙面即可离开内部。

出来后，空手右键点击电路块。如果电路没有违反规则，你应该能在块中看到你放置在电路内部的组件。这个电路现在可以接收信号了！

复制

通过右键点击已放置的电路块上的电路物品，可以复制电路。

戳棒

戳棒的合成配方
如电路部分所述，戳棒是与电路互动的主要方式。然而，它还有其他用途。

潜行+右键点击一个电路，可以隐藏其内部组件。当有太多动态电路渲染导致卡顿时，这很有用。

你还可以使用戳棒设置电路的外部尺寸。对着空气右键点击该物品，可以在 4 到 256（仅 2 的幂次方）之间循环切换尺寸。

真值分配器

真值分配器的合成配方
这是短路模组中“快速”的部分。由于电路基于现有的红石组件制作，它们会有一定的延迟。真值分配器（又名洗衣机）解决了这个问题。

真值分配器是一种模拟动态（普通）电路以创建集成电路（IC）的机器。它记录动态电路的输出并为其构建真值表，因此得名真值分配器。

集成电路是真值分配器转换的输出结果。集成电路的主要优势是零刻延迟，即从外部源立即激活，并且在改变时也会立即更新相邻方块。

然而，需要注意，集成电路并非总是最佳选择。在以下两种主要情况下，你不应该将动态电路转换为集成电路：

  1. 故意需要延迟
  2. 电路包含记忆组件

第 1 点显而易见。由于集成电路是零刻的，转换后不会保留任何延迟。第 2 点指的是电路的输出是否依赖于电路内部非恒定状态的方块。例如，如果电路的输出依赖于内部的一个铜灯泡，并且该铜灯泡会根据不同输入改变状态，那么它就是一个记忆组件。

复制

与动态电路类似，集成电路可以通过相同的方式复制：右键点击块上的电路物品。任何电路物品都可以在动态电路和集成电路之间切换。

真值分配器设置

真值分配器也需要正确配置，才能输出正确的集成电路。

第一个数字字段是最大延迟。它以每游戏刻为单位。在每次模拟迭代中，如果电路输出在最大延迟后没有变化，其输出将被强制记录。

最大延迟下方的按钮是记录模式。可以在“首次变化”和“完整延迟”之间切换。“首次变化”使真值分配器在任一输出变化时立即记录输出，而“完整延迟”则等待完整的最大延迟时长后再记录输出。

最大延迟旁边的按钮是位模式按钮，可在 4、2 和 1 位之间循环。由于红石信号强度范围是 0 到 15，它可以表示为 4 位数字。在模拟过程中，如果设置为 4 位，将尝试所有可能的信号强度组合。然而，如果电路有多个输入面，这可能需要很长时间。例如，一个 3 输入电路将需要 16x16x16=4096 次迭代，即使最大延迟为 1 刻，仍需要超过 3 分钟。

对 3 输入电路使用 2 位模式将产生 4x4x4=64 次迭代，而使用 1 位模式则只需 2x2x2=8 次迭代。如果你的电路不依赖信号强度，考虑使用 1 或 2 位模式。

标签棒

标签棒的合成配方
标签棒是一种用于改变电路颜色的物品。这对于集成电路特别有用，因为它们都有完全相同的模型。改变颜色可以让玩家区分功能不同的电路。

右键点击任意电路块，该块将循环遍历 16 种染料颜色。潜行时这样做则会反向循环。

该棒也可以用于电路块内部的墙面。右键点击墙面，可以切换其注释。

已知问题

  • 当使用 MoreCulling 模组时，集成电路的方块模型可以用来透视世界。
  • 集成电路无法直接输出到电路块的墙面。

报告漏洞

请直接使用 GitHub 上的“问题”选项卡。

为了让我更容易修复问题，如果你遇到看似非预期的行为，请先尝试以下操作：

  • 创建有问题的电路的不同变体。这有助于缩小实际出错的范围。变体示例：
    • 交换组件顺序
    • 更改输入/输出面
  • 复制该电路并放置多个。检查是否有任何一个正常运行。

如果你确认某个电路始终存在错误，请在错误报告中同时包含该电路。

灵感来源

本模组的灵感来自另一个模组“压缩机器 (Compact Machines)”以及现实世界的计算机工程学。

压缩机器

这是一个模组，允许玩家创建单个方块，内部容纳更大的空间。玩家可以通过机器的侧面传递物品、液体和能量。

短路模组借鉴了这一概念，并将其应用于红石。

计算机工程学

不仅仅是计算机工程学，而是广义的电路设计。在现实世界的电路设计中，一个电路通常由更小、更简单的电路组成。

一些例子：

  • 一个 1 位全加器（FA），它将 3 个 1 位值相加并输出其和与进位，使用了 2 个异或门、2 个与门和 1 个或门。
  • 在算术逻辑单元（ALU）中，它基本上是与门、或门、非门、异或门的组合，外加一个全加器和一个多路选择器（MUX）。
  • 在 CPU 内部，它结合了 ALU、内存和其他一些寄存器来运行。

正如这些例子所示，我们使用之前设计好的电路来创建更新、更好、更复杂的电路。短路模组旨在通过将电路压缩到一个方块中，并使其可复制，从而实现电路的重用。
